前回に続き、ハーフカット抜け不良の要因について取り上げます。
前回は、ハーフカット不良の原因の一つとして、
そもそも素材が均一でないベニヤベースの
反り・歪みによる刃物の傾きが原因として考えられます。
2回目の今回は「トムソン刃物の高さ種類」です。

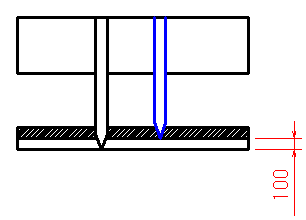

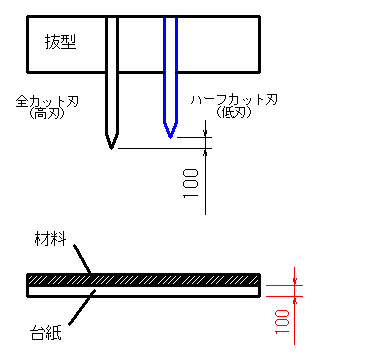

例えば、100μm（0.1㎜）の台紙を残してハーフカットする場合、
全カット刃より、ハーフカット刃は100μm（0.1㎜）低い刃物が最適です。
同様に、
台紙が50μm（0.05㎜）であれば、50μmの高さギャップ
台紙が150μm（0.15㎜）であれば、150μmの高さギャップが適しています。

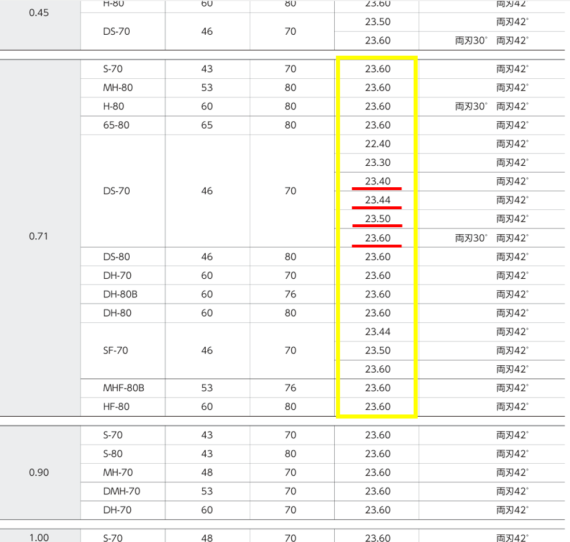

次に、刃物メーカーのカタログの抜粋を上げます。
刃物高さの種類は、
標準高さ：23.60㎜をはじめとして、
23.50㎜（-0.1㎜）
23.44㎜（-0.16㎜）
23.40㎜（-0.2㎜）がある事がわかります。
今回のポイントですが、
既製品のトムソン刃物は、高さ0.1㎜単位の種類です。
抜型をご使用頂いている会社様でも
あまり知られていないですが、
既製品のトムソン刃物は
例えば、0.01㎜の細かな高さのは刃物はありません。
なので全カット23.60㎜の場合、
ハーフカット刃は台紙の厚みに関わらず、
-0.1㎜低い23.50㎜が使用される事が多いです。
台紙50μｍ（0.05㎜）であれば、本来23,55μｍの刃物が最適です。
既製品では23.55㎜刃物がないため、
ロットが大きい特注で作成するか、
既製品刃23.50㎜を使用することになります。

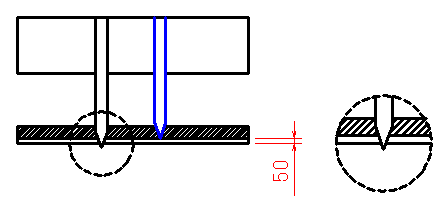

台紙50μｍ（0.05㎜）に、23.50㎜のハーフカット刃で加工すると、
抜型（全カット刃）を、50μｍ深く入れなければなりません。
全カットをいつも通りの高さで加工すると、ハーフカットが切れないため、
結果、プレス機やシムテープ等での高さ調整が必要になります。

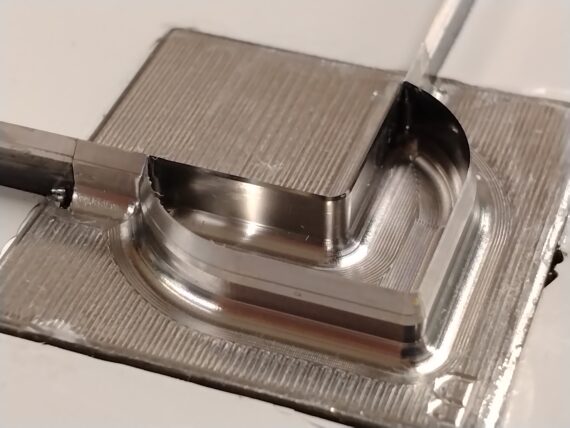

㈱高橋型精の彫刻刃型は、
フルカット／ハーフカット刃の高さを
台紙の厚みに合わせた
0.01㎜単位で任意で設定できます。
よって、材料の厚さ構成に合わせた刃物が設定できます。
50μｍ（0.05㎜）薄い台紙も多く使われるようになり、
抜型の高さ精度はより重要になっています。
現在お使いの抜型の刃物の高さは、
加工する材料構成の厚みと合っていますか？
「ハーフカットがうまく抜けない」等の
お困り事ありましたら、お気軽にご相談ください！
