弊社の彫刻刃型には、他社にはない幾つか特徴があります。

• 鏡面仕上

• 10mm 以上の高刃

• 3D 形状

今回のテーマは 「刃形状」 についてです。

他社製の彫刻刃型・腐食刃型は、∠40°・∠50°など一定角度のみ刃形状です。

一方、弊社の彫刻刃型は 0.1°単位で細かな角度設定が可能であり、
さらに 片刃・2段刃 など多様な形状にも対応できます。

今回は流線型（ハマグリ）刃形状のご提案です！

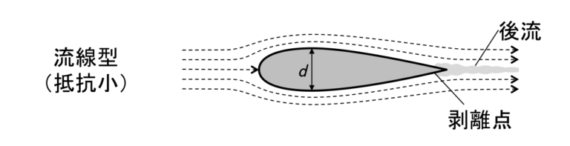

皆様ご存じの通り、銃弾・新幹線・航空機の翼などは、
空気抵抗を抑えるために流線型で設計されています。
この形状は、刃物においても同様に 抵抗を低減する効果を発揮します。

さらに、流線型は 切断面積が大きくなるため強度向上に繋がります。

■ 流線型刃と通常（三角形）刃の強度比較試験

今回、流線型刃と通常形状（三角形刃）における
刃先強度の違いを検証するため、
山形県工業技術センターにて 圧縮破壊試験を実施しました。

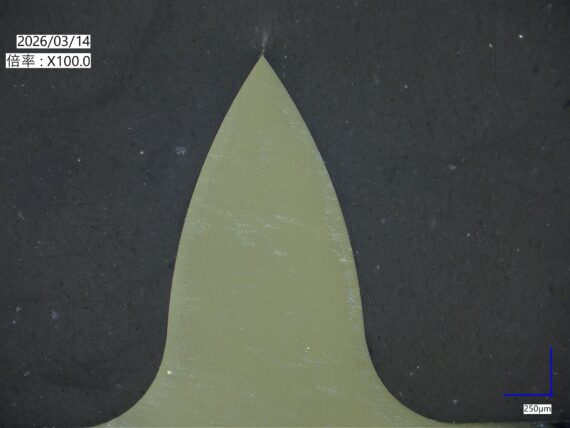

【流線型形状】　ダイス鋼（HRC60）

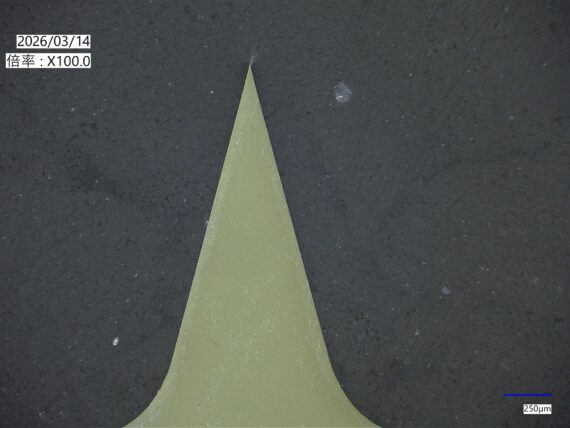

【両刃 40°】ダイス鋼（HRC60）

【試験条件】

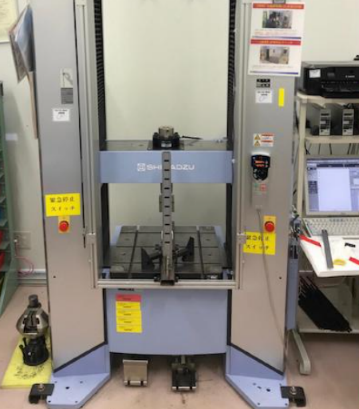

荷重測定機【山形県工業技術センター】

【試験内容】刃先に荷重をかけ、切断するまでの荷重を測定する　
　　　　　　→折れるまでの荷重が大きい＝折れ耐久性が高い

• 彫刻刃：ダイス鋼（HRC60）

• 測定機：オートグラフAG-100kNX／島津製作所

• 変位速度：0.1 mm/min

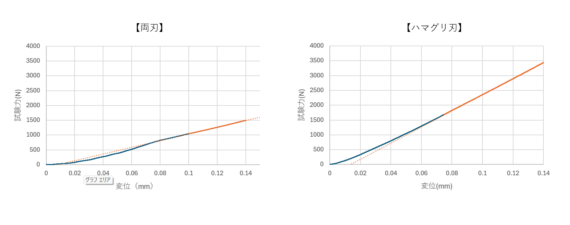

【試験結果】

試験の結果、流線型刃は通常形状（三角形刃）に比べ、
約2倍の耐荷重性（耐カケ性）を有することが実証されました。

■ まとめ

ハマグリ（流線型刃）形状は、

• 切断抵抗の抑制

• 刃欠（チッピング）防止

• 耐久性向上　などに非常に有効な選択肢と言えます。

弊社では、加工される素材や用途に合わせて、最適な刃型設計・製作を行っております。

彫刻刃型に関するご相談がございましたら、どうぞお気軽にお問い合わせください。
